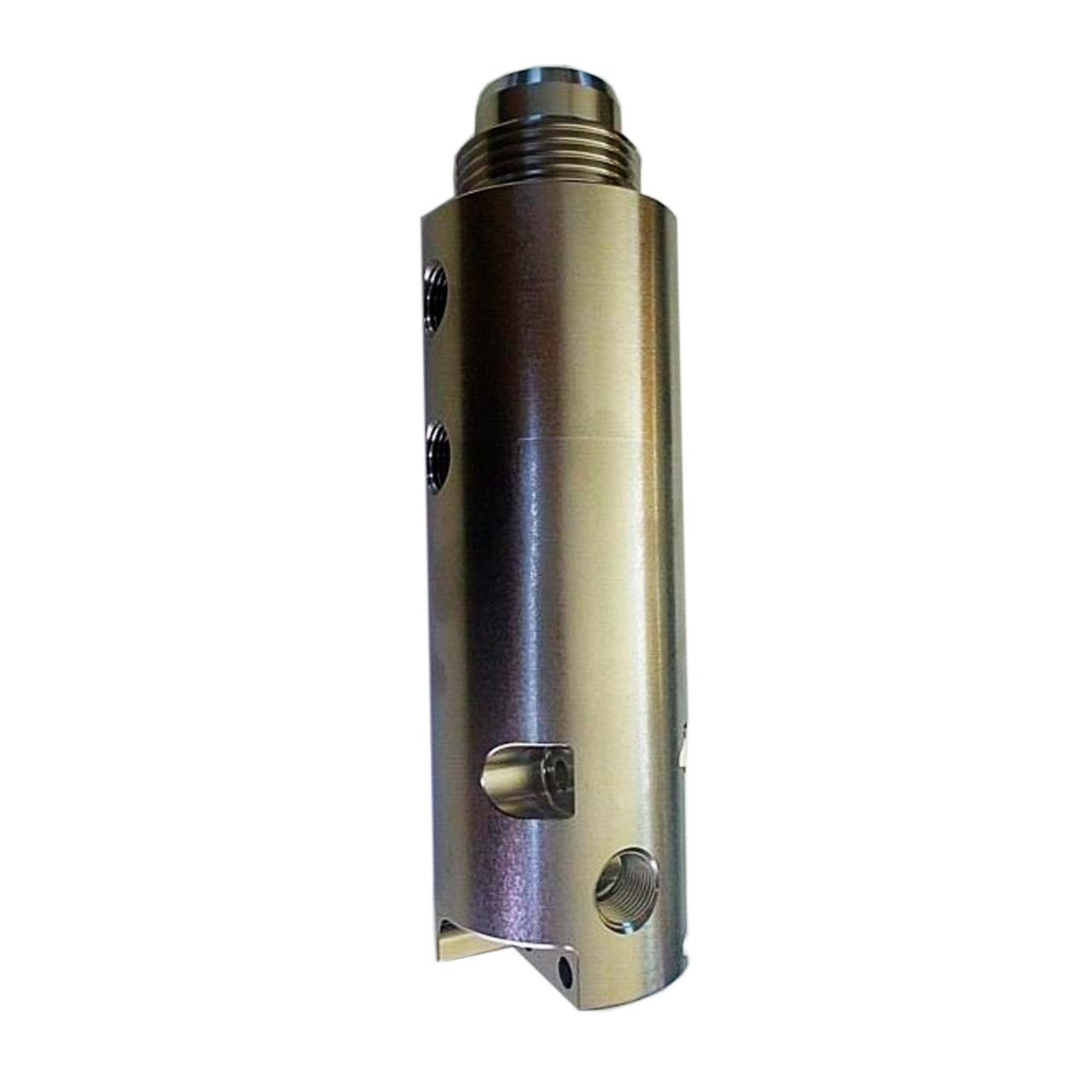

Корпус коллектора фильтра жидкости Graco (Артикул 16T543)

Оригинальный корпус коллектора фильтра жидкости (Filter Base Manifold) Graco 16T543. Представляет собой массивный распределительный блок (базу), который монтируется на раме аппарата сразу после гидравлического насоса.

Назначение и принцип работы:
Манифольд выполняет роль главного гидравлического узла-распределителя и стабилизатора давления. Именно к этому корпусу прикручивается верхняя колба с сетчатым фильтром тонкой очистки (манифольдным фильтром). Попадая в базу под высоким давлением (до 230 бар), краска или шпаклевка проходит первичную стабилизацию потока (сглаживание пульсаций) и фильтруется от мусора и сухих комков. Кроме того, в этот корпус вкручиваются два критически важных элемента управления: дренажный кран сброса давления (Prime Valve) и электронный датчик давления (Pressure Transducer), передающий сигнал на плату.

Причины замены:
Корпус изготовлен из высокопрочного сплава и имеет огромный ресурс. Его замена, как правило, требуется исключительно при механических или фатальных повреждениях. Главные причины: срыв внутренней резьбы (под колбу фильтра, датчик давления или дренажный кран) из-за чрезмерных усилий при затяжке ключом; разрыв или появление микротрещин в корпусе в результате замерзания воды внутри системы в зимний период (эффект разморозки); либо сильная внутренняя коррозия при длительной работе с агрессивными щелочными/кислотными составами.

Главные преимущества:
• Заводская безопасность (OEM): Идеально нарезанные резьбы и рассчитанная толщина стенок гарантируют безопасность оператора при работе на экстремальных давлениях (исключен риск «выстреливания» колбы).
• Цельность архитектуры: Правильная геометрия посадочных мест обеспечивает герметичность стыков без необходимости использования избыточного количества фум-ленты.

Совместимость с оборудованием:
Артикул 16T543 штатно устанавливается на актуальные поколения профессиональных аппаратов Graco: Ultra Max II 695, 795, 1095, 1595, а также на мощные шпаклевочные станции Mark IV, Mark V и Mark X (серии Standard, ProContractor и IronMan).
