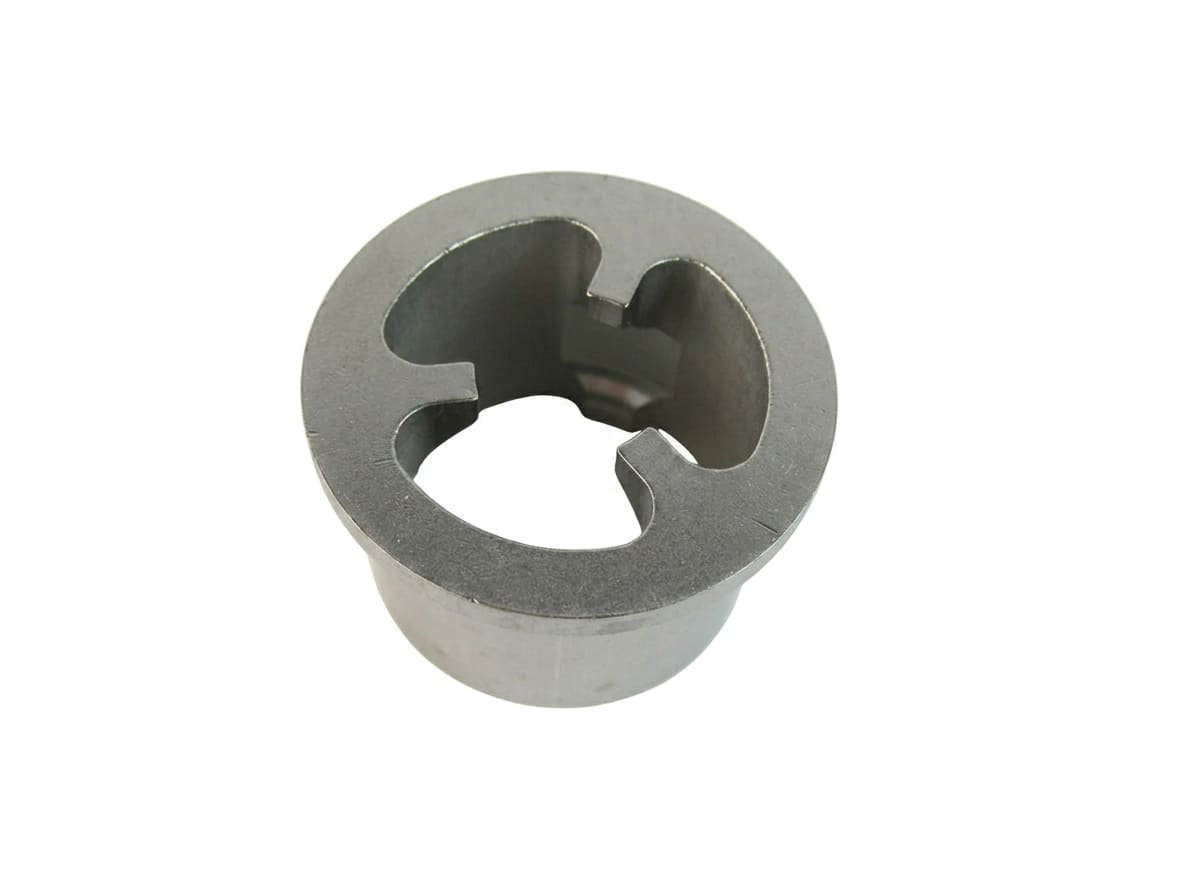

Направляющая шарика впускного клапана Graco 1095-5900 (Артикулы 193027, 196967)

Оригинальная направляющая шарика нижнего впускного клапана (Inlet Ball Cage / Guide) для тяжелых профессиональных окрасочных и шпаклевочных аппаратов Graco.

Важное уточнение по артикулам:
Артикул 196967 является устаревшим заводским кросс-номером. В современных каталогах Graco эта деталь официально заменена на обновленный артикул 193027. Технически это абсолютно идентичные и полностью взаимозаменяемые детали («клетки»), выполняющие одну и ту же функцию.

Назначение и принцип работы:
Эта деталь — «старший брат» ранее разобранной нами направляющей 15C011, но спроектированная специально для мощных гидросекций (насосов) старшего класса. Она устанавливается внутрь нижнего впускного клапана и выполняет роль ограничителя (клетки) для крупного всасывающего шарика размером 7/8 дюйма. Направляющая не дает шарику улететь вверх при такте всасывания и заставляет его падать строго в центр твердосплавного седла при такте нагнетания, обеспечивая мгновенную герметизацию насоса.

Признаки износа:
Из-за постоянного потока густых материалов (особенно огнезащиты и шпаклевки) внутренние направляющие ребра клетки постепенно стираются. Главные симптомы выработки: всасывающий шарик начинает «залипать» в верхнем положении или перекашиваться, из-за чего насос теряет способность всасывать материал (теряет вакуум/прайм) или работает сильными рывками.

Совместимость с оборудованием:
Данная направляющая является штатным элементом для аппаратов Graco с большой производительностью: Ultra Max II 1095/1595, шпаклевочные станции TexSpray Mark V, бензиновые установки GMAX II 5900, DutyMax GH 130/200/230, а также тяжелые разметочные машины LineLazer IV/V 5900.
